まず起動直後から説明していきます。

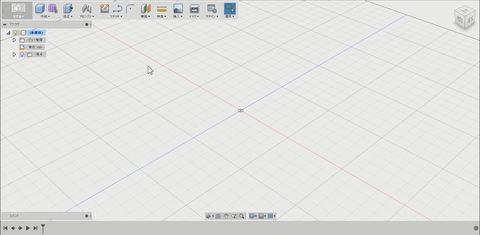

最初はなにもありませんね
ここからスケッチをしていきます。

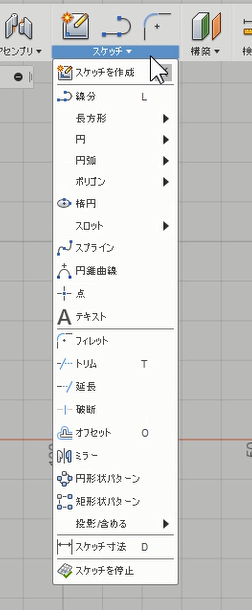

ツールバーから[スケッチを作成]を実行。
スケッチ平面を指定します。
ほとんどの人は、デフォルトで用意されているX,Y,Z平面のうちどれかを選びスケッチを開始します。
(ちなみに今回はY軸とZ軸が交わる平面、YZ平面を選択)

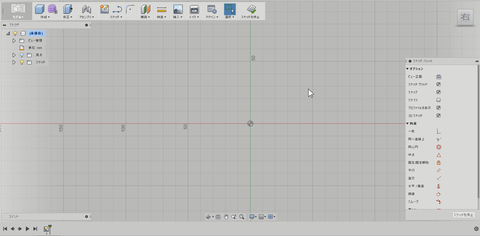

スケッチ開始直後の画面。
グリッドと画面右のスケッチパレット以外はなにもありません。
スケッチのためのコマンドはたくさんあります。
直線や長方形、円を描いたりテキストを書いたり…いろいろです。

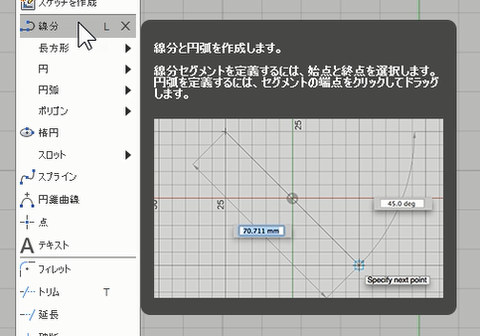

試しに、[線分]を実行してみます。
始点と終点を決めて、直線を描きます。
グリッドを目印に距離や角度を決めて描いてもいいですし、
距離と角度をキーボードで入力して、描いてもいいです。
こんな感じに。
その後もグリッドを目印に描いていき、最後は閉じます。
大抵の人は閉じます。
あえて開いたスケッチにする場合もありますが、めったに使うことはないでしょう。
閉じると内側の領域に色がつくのでわかりやすいです。

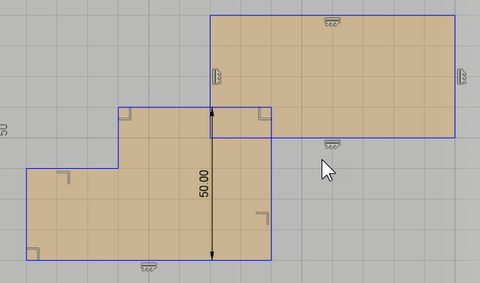

試しに、領域が被るように長方形を描いてみます。
ここで[トリム]を実行して
内側で交わっていた線を消しました。
これでひとつの領域ができましたね。
スケッチをやめて[押し出し]を実行し、立体にしてみます。
スケッチの領域に奥行きができました。
次にスケッチをするときは、最初みたくXYZ平面から選択するのも良いですが
ボディ(立体物)ができたため、選択肢が増えました。
[スケッチを作成]を実行
今度はてっぺんの面をスケッチ平面として選択します。
すると、カメラが切り替わり上面から見下ろすカタチになりました。
ここに円を描いてみます。
グリッドにマウスカーソルをスナップさせ、中心に円を描いてみました。
[押し出し]を実行し、貫通するようにスケッチ領域を押し出すことで、穴をあけました。
この流れが、スケッチの基本です。
最初はなにもありませんね
ここからスケッチをしていきます。
ツールバーから[スケッチを作成]を実行。
スケッチ平面を指定します。
ほとんどの人は、デフォルトで用意されているX,Y,Z平面のうちどれかを選びスケッチを開始します。
(ちなみに今回はY軸とZ軸が交わる平面、YZ平面を選択)
スケッチ開始直後の画面。
グリッドと画面右のスケッチパレット以外はなにもありません。
スケッチのためのコマンドはたくさんあります。
直線や長方形、円を描いたりテキストを書いたり…いろいろです。
試しに、[線分]を実行してみます。
始点と終点を決めて、直線を描きます。
グリッドを目印に距離や角度を決めて描いてもいいですし、
距離と角度をキーボードで入力して、描いてもいいです。
こんな感じに。
その後もグリッドを目印に描いていき、最後は閉じます。
大抵の人は閉じます。
あえて開いたスケッチにする場合もありますが、めったに使うことはないでしょう。
閉じると内側の領域に色がつくのでわかりやすいです。
試しに、領域が被るように長方形を描いてみます。
ここで[トリム]を実行して
内側で交わっていた線を消しました。
これでひとつの領域ができましたね。
スケッチをやめて[押し出し]を実行し、立体にしてみます。
スケッチの領域に奥行きができました。
次にスケッチをするときは、最初みたくXYZ平面から選択するのも良いですが
ボディ(立体物)ができたため、選択肢が増えました。
[スケッチを作成]を実行
今度はてっぺんの面をスケッチ平面として選択します。
すると、カメラが切り替わり上面から見下ろすカタチになりました。
ここに円を描いてみます。
グリッドにマウスカーソルをスナップさせ、中心に円を描いてみました。
[押し出し]を実行し、貫通するようにスケッチ領域を押し出すことで、穴をあけました。
この流れが、スケッチの基本です。
