今回はスカルプのクワッドボールコマンドを使いダンベル(っぽいもの)をモデリングしていきます。
動画
解説
動画時間 00:05~
まず最初にワークスペースをスカルプにし、クワッドボールコマンドを実行。
作成するオブジェクトの数値は画像を参考
00:23~
手前の面を4つ選択し、『フォームを編集』コマンドを実行する。
そしてスケール操作を行う。この時、Altキーを押しながらドラッグすることで新しい面を作成している。
次は、Altキーを押しながら矢印ハンドルをドラッグし新しい面を押し出す。
00:42~
押し出し操作の後、選択していた4つの面をDeleteキーを押し削除する。
削除した面を確認すると波になっているのがわかる。
実はこの時点でまっすぐに整えることもできたが、モデリング時は気づかなかった。
00:50~

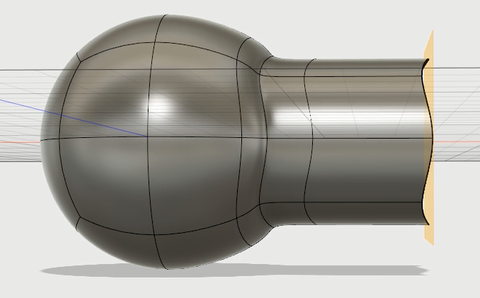

ミラーコピーをするための作図平面を作成する。
今回はうねうねとしたエッジ上に平面を作成するため、『3点を通過する平面』コマンドを使う。
エッジ上の3点を選択し、それらを通過する平面を作成。
01:03~

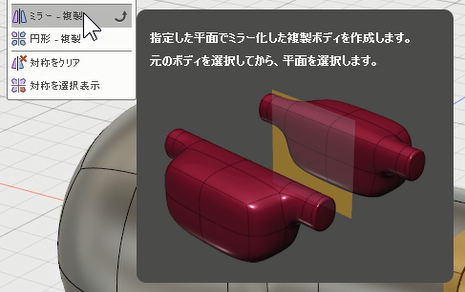

次にミラーコマンドを実行する。
Tスプラインボディには作成したオブジェクトを選択し、
対称面には作図平面を選択。

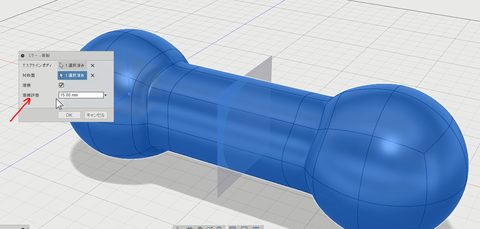

ここで溶接許容の数値に注意する必要がある。
今回はうねうねしたエッジ同士をくっつけたいため許容値を15mmに設定した。

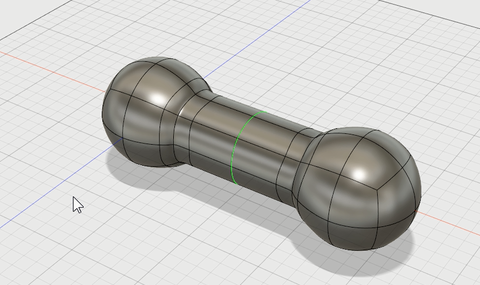

これでダンベルの完成。
レンダリングイメージ
バランスがひどくて不格好だが気にしない。
