今回は小物入れをモデリングします。
モデリングに使うコマンドは”直方体”だけです。

動画


解説
00:10~
1_入れ物をつくっていきます0010
早速”直方体”コマンドで入れ物を作っていきます。
サイズは適当です。

00:25~
2_シェルで抜いてもいいですが直方体で切り抜きます0025
シェルで中身を抜いてもいいですが、今回は”直方体”コマンドで中身を切り抜きます。

00:45~
3_ふたをつくります新規ボディにかえます0045
ふたをつくります。この時、操作を新規ボディに変えます。
結合のまま実行してしまうと下の入れ物とくっついてしまいます。

00:50~

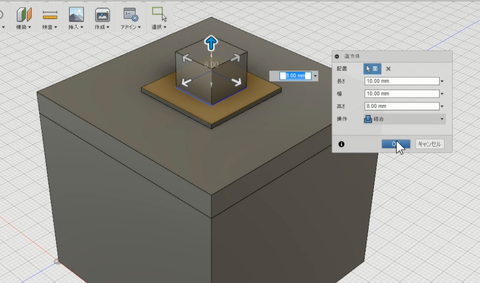

4_取っ手をつけます0050
ふたに取っ手を作っていきます。
ここでの操作は結合で大丈夫です。

01:40~

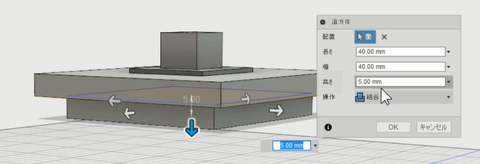

5_ふたの裏を押し出しておきます0140
ふたの裏に一回り小さな押し出しをしておきます。
(こういうのなんて言うんだろう…)

02:00~
6_これで完成です0200
これで完成です。
この後はフィレットするなりお好きにどうぞ!

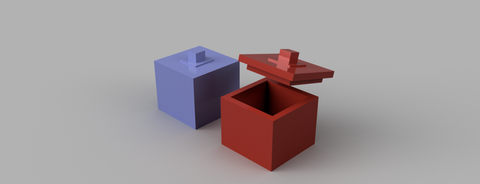

レンダリングイメージ
komono1

おまけとして小さなフィレット(R0.25)を全体にかけた場合のレンダリング
komono2
小さなフィレットをかけるだけで、かなりリアルになりますね
