ひとこと解説
一致
①スケッチパレットの拘束を選択
②線分の端点を選択
③他の線分の端点を選択
点と点の一致拘束
同一直線上
①スケッチパレットの同一直線上を選択
②右の線分を選択
③左の線分を選択
線と線が一直線上に並ぶ

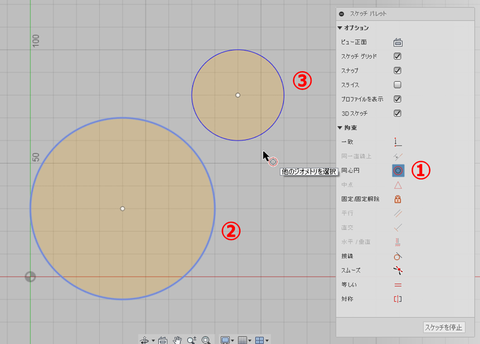

同心円
①スケッチパレットの同心円を選択
②左の円の線を選択
③右の円の線を選択
2つの円が同心円状に拘束された。

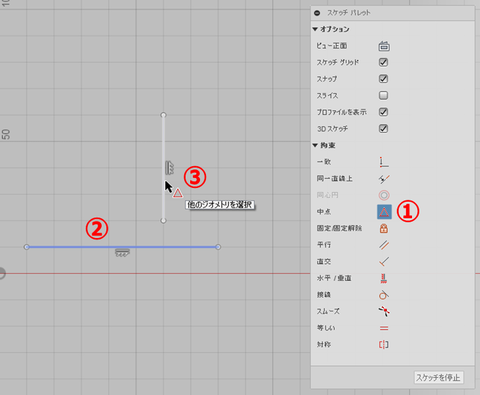

中点
①スケッチパレットの中点を選択
②左の線を選択
③右の線の端点を選択
②で選択した線の中点に、③で選択した点が合致した状態
中点の例2
①スケッチパレットの中点を選択
②左の線を選択
③右の線を選択

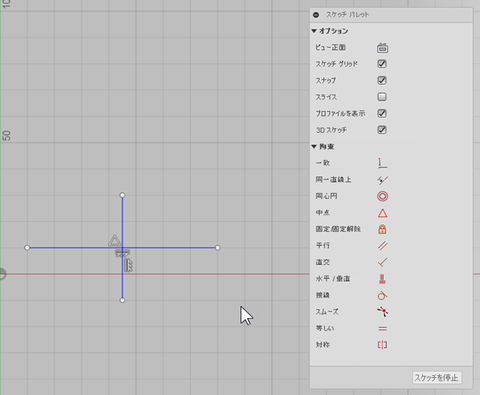

線と線の中点同士が合致

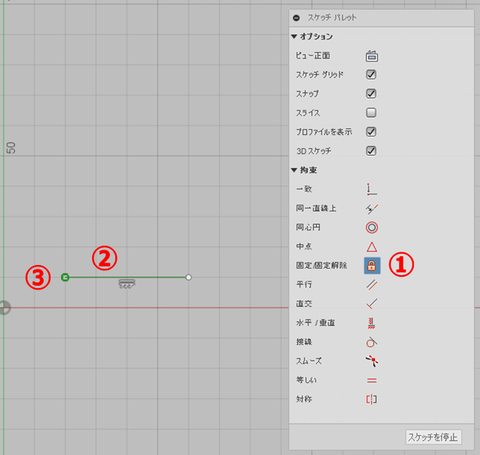

固定
①スケッチパレットの固定/固定解除を選択
②線を選択
③端点を選択

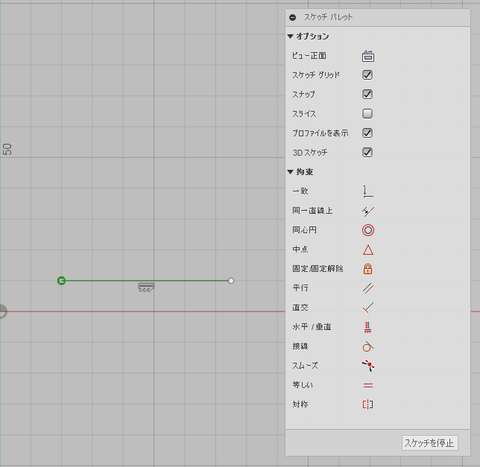

緑色の線や点は固定状態を示す。逆に固定していない線や点は青や白で表示される。
固定状態の線や点はドラッグしても動かすことはできないが、固定されていないものは動くので注意
平行
①スケッチパレットの平行を選択
②左の線を選択
③右の線を選択

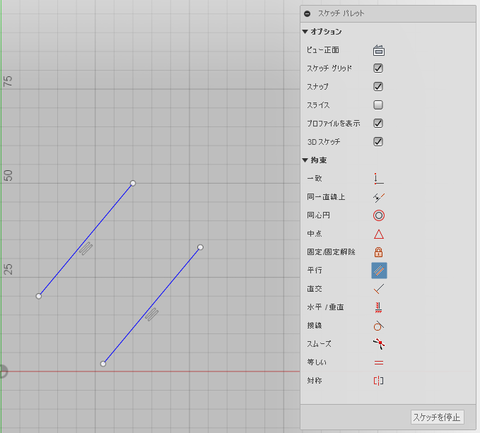

③の線が②の線に対し平行になる。

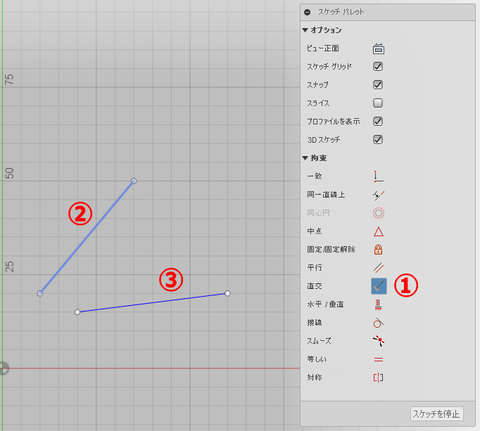

直交
①スケッチパレットの直交を選択
②左の線を選択
③右の線を選択
③の線が②の線に対し直角になる
水平/垂直
①スケッチパレットの水平/垂直を選択
②左の線を選択
③右の線を選択

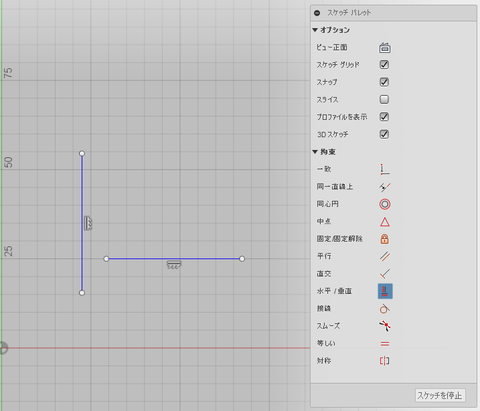

②の線は角度が46度以上であったため、垂直拘束が、
③の線は45度以下であったため、水平拘束がついた
これ以降の拘束条件については、随時更新していく予定
- 一致:点と点を一致させる
- 同一直線上:線と線を同一直線上に拘束する
- 同心円:円と円の中心を合わせる
- 中点:最初に選択した線の中点に、次に選択した線の中点や点を合わせる
- 固定:ジオメトリの固定
- 平行:線と線を平行に拘束する
- 直交:線と線を直角に拘束する
- 水平/垂直:線を水平や垂直に拘束する
一致
①スケッチパレットの拘束を選択
②線分の端点を選択
③他の線分の端点を選択
点と点の一致拘束
同一直線上
①スケッチパレットの同一直線上を選択
②右の線分を選択
③左の線分を選択
線と線が一直線上に並ぶ
同心円
①スケッチパレットの同心円を選択
②左の円の線を選択
③右の円の線を選択
2つの円が同心円状に拘束された。
中点
①スケッチパレットの中点を選択
②左の線を選択
③右の線の端点を選択
②で選択した線の中点に、③で選択した点が合致した状態
中点の例2
①スケッチパレットの中点を選択
②左の線を選択
③右の線を選択
線と線の中点同士が合致
固定
①スケッチパレットの固定/固定解除を選択
②線を選択
③端点を選択
緑色の線や点は固定状態を示す。逆に固定していない線や点は青や白で表示される。
固定状態の線や点はドラッグしても動かすことはできないが、固定されていないものは動くので注意
平行
①スケッチパレットの平行を選択
②左の線を選択
③右の線を選択
③の線が②の線に対し平行になる。
直交
①スケッチパレットの直交を選択
②左の線を選択
③右の線を選択
③の線が②の線に対し直角になる
水平/垂直
①スケッチパレットの水平/垂直を選択
②左の線を選択
③右の線を選択
②の線は角度が46度以上であったため、垂直拘束が、
③の線は45度以下であったため、水平拘束がついた
これ以降の拘束条件については、随時更新していく予定
